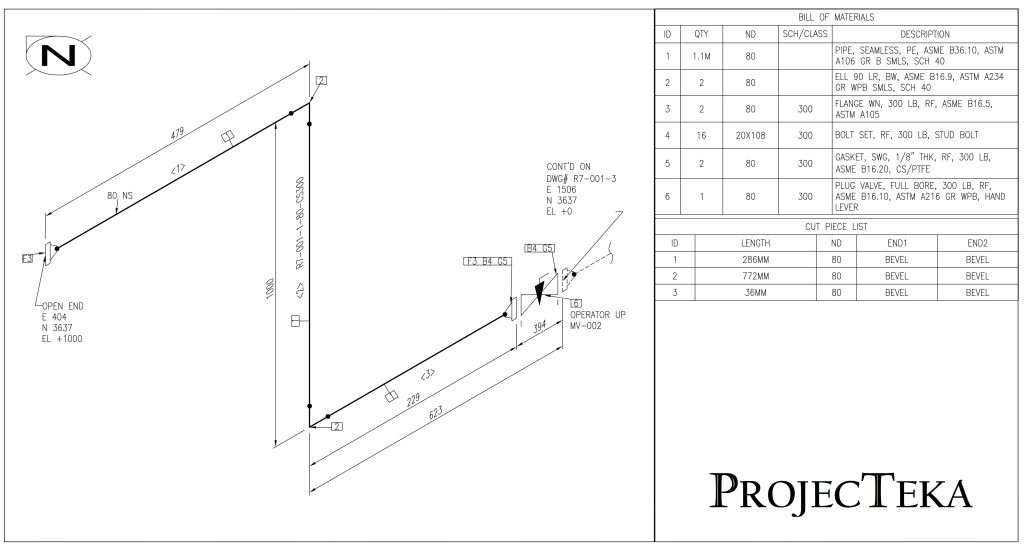

I disegni isometrici di tubazioni (Piping Isometric Drawing) sono utilizzati nell’industria di processo per rappresentare dettagliatamente le tubazioni.
Pur essendo una rappresentazione semplificata e simbolica della conduttura, ad esempio il tubo è raffigurato come una linea, le informazioni che questi disegni inglobano sono molteplici, queste informazioni sono utilizzate in tutte le fasi del progetto, dalla preventivazione alla costruzione dell’impianto.
Informazioni contenute nei disegni isometrici di tubazioni:
- Dimensioni totali e parziali delle tubazioni.
- Bill of Material (BOM), ovvero tipologia, quantità, materiale dei componenti della conduttura.
- Tipologia di supporti.
- Orientamento spaziale della conduttura con riferimento ai punti cardinali.
- Informazioni di processo come: numero di linea, P&ID, Piping Class, etc…

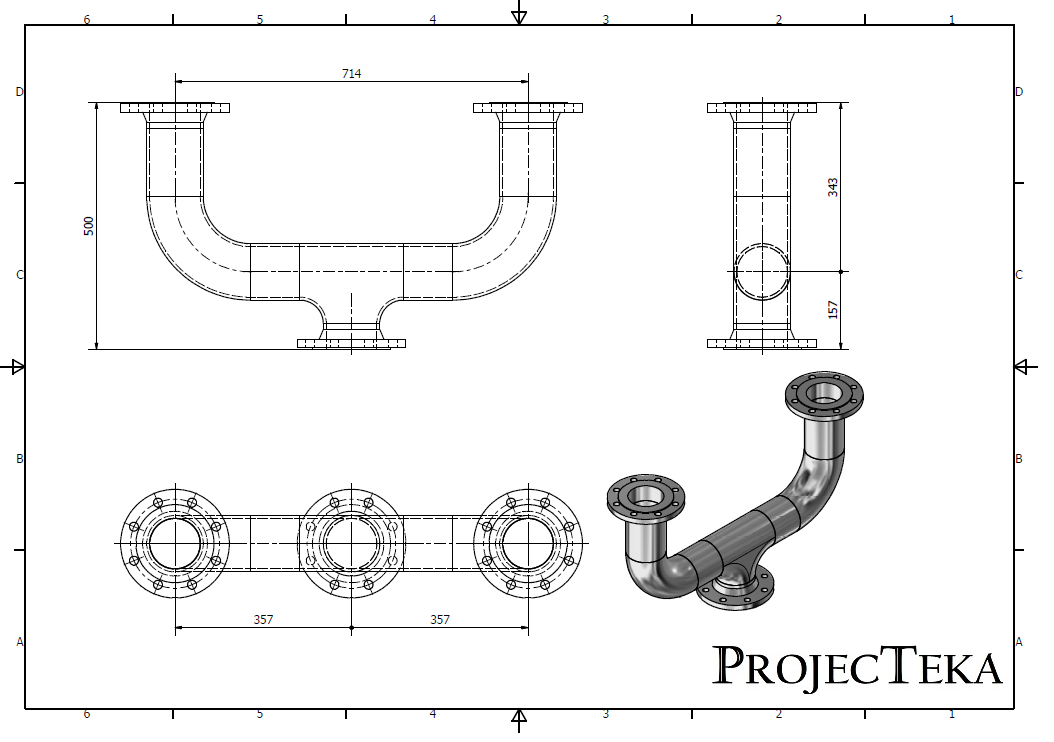

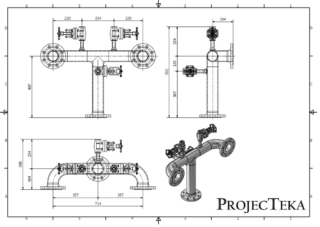

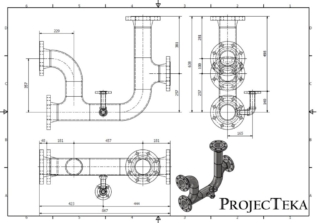

ProjecTeka realizza Piping Isometric Drawing e Piping Shop Drawing contattaci per ulteriori informazioni:
